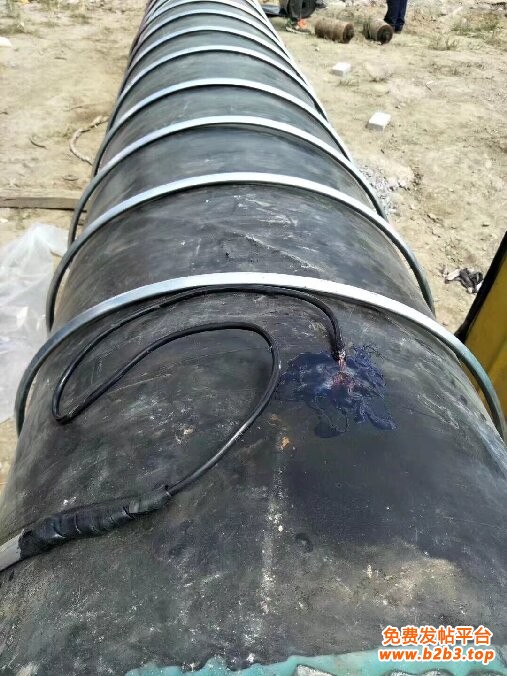

一、电解质的电阻率
电解质（如土壤、水体）的电阻率是影响阳极电流输出的关键因素，进而显著影响寿命：
低电阻率环境（如湿润黏土、海水，电阻率＜50Ω・m）：阳极与被保护金属间的导电能力强，输出电流较大（可能超过推荐工作电流密度 0.05~0.5mA/m²），导致阳极溶解速度加快，寿命缩短。
高电阻率环境（如干燥沙土、高矿化度土壤，电阻率＞100Ω・m）：导电能力弱，阳极输出电流不足，可能无法满足保护需求，但阳极自身消耗较慢。此时需通过填充焦炭层（降低接触电阻）或增加阳极数量来补偿，否则可能因保护不足导致被保护金属腐蚀，而非阳极寿命问题。
二、电解质的 pH 值
锌阳极的溶解速率对环境酸碱度极为敏感，pH 值偏离适宜范围会加速腐蚀：
酸性环境（pH＜6）：氢离子（H⁺）浓度高，会与锌发生化学反应，导致阳极发生 “化学腐蚀”（非保护性溶解），电流效率下降（可能低于 50%），寿命大幅缩短。
强碱性环境（pH＞12）：锌会与氢氧根离子反应生成可溶性锌酸盐 ，虽仍能输出电流，但溶解速率显著加快，且可能伴随局部过度消耗
中性至弱碱性环境（pH 6~10）：阳极主要发生正常的电化学溶解（与保护电流输出匹配），电流效率最高（65%~85%），寿命最稳定。
三、温度
温度通过影响电解质的活性和阳极反应速率改变寿命：
高温环境电解质中离子运动速度加快，导电能力增强，阳极输出电流增大，溶解速率加快；
锌的化学活性提升，自腐蚀反应（非保护性溶解）加剧，电流效率下降，双重作用导致寿命缩短。
低温环境离子活性降低，电阻率上升，输出电流减小，阳极消耗减慢，理论寿命延长；
但需注意：若温度过低导致电解质冻结，会中断电流回路，可能丧失保护作用，需结合保温措施避免。
四、电解质中的离子成分与浓度
环境中特定离子会通过化学反应或电化学反应影响阳极溶解行为：
氯离子（Cl⁻）：在高浓度氯离子环境中，锌阳极表面的氧化膜易被破坏（形成可溶性 ZnCl₂），导致 “活化溶解”，电流输出增大但消耗加速，尤其当 Cl⁻浓度过高时可能引发局部腐蚀（点蚀），缩短寿命。
硫酸根离子（SO₄²⁻）：低浓度时影响较小，但高浓度会与 Zn²⁺结合生成难溶性 ZnSO₄沉淀，覆盖阳极表面，增加接触电阻，降低电流输出（可能导致保护不足），但阳极自身消耗减慢（需平衡保护效果与寿命）。
重金属离子：若环境中存在高浓度重金属离子，会在阳极表面发生还原反应，形成金属沉积层，阻碍锌的溶解，导致阳极 “钝化”，电流输出骤降，虽减少消耗，但会丧失保护作用，需预处理去除此类离子。
